Seri : OS180 A OS180 B OS180 K

OS180 Openable From Outside

There are many cable carrier systems produced by Tacflex Cable Carrier Systems. These systems can easily find the desired product with the material used, length, width, or categorized according to the intended use of the product.

Material Features
Çinko Kaplı / *Paslanmaz
Speed
1-2 m/sn
Operating Temperature
-

Kıvrılma Yarıçapı 400 500 600 700 800 900 1100 1400
H (mm) 250 250 250 250 250 250 250 250
X (mm) 1020 1220 1420 1620 1820 2020 2420 3020
Y (mm) 1256 1570 1884 2198 2512 2826 3454 4396





OS180 B SERİSİ

 Açık Seri , Çelik Seri


OS180 B A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS180 B 180 250 - 1500 220 295 - 1545 400, 500, 600, 700, 900, 1100, 1400 -

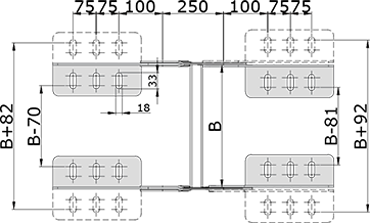

Steel End Bracket Assembly Dimensions

OS180 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Steel end Bracket Assembly

CS180 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperator Dimensions

OS180 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Çelik Yatay OS180 SP





Çelik Dikey OS180 SP






Çelik Dikey OS180 SP

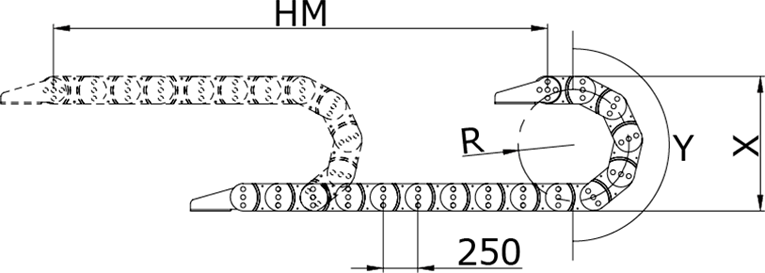

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
